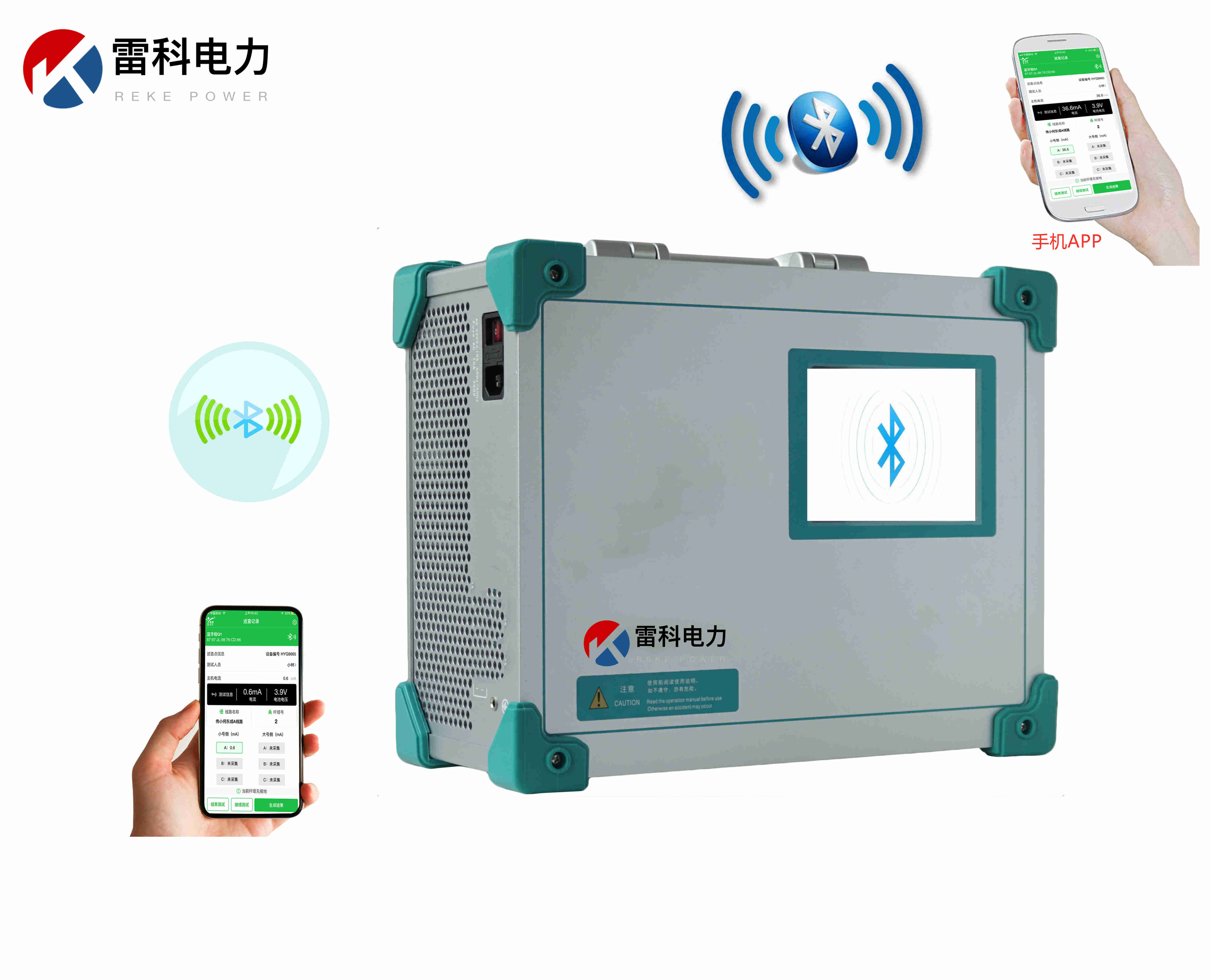

配網單相接地查找儀用于查找線路接地故障點，適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經過渡電阻接地等多種接地故障。采用方便攜帶、測量的優點。在測量過程中能測量出線路接地阻抗值，并將線路的異頻信號電流值傳輸給手機端。

    當線路出現接地故障時，在確定故障區段并且停運的情況下，利用信號源向故障線路注入特征電流，根據基爾霍夫定律，特征交流信號也一定通過故障點構成回路。
    信號源的特征電流注入點作為始端，那么從線路始端到故障點的路徑上就能夠測量到與注入信號近似等值的特征交流電流，而非故障區域（包括非故障分支和故障點后）則只能測量到微弱的感應電流（線路上的變壓器、PT影響所致）。沿線在關鍵分支處用檢測器對各個分支流過的特征交流信號進行測量，并將結果顯示在手機APP上。如果發現某一分支能夠檢測到特征交流電流，說明故障點在該分支下游，如果不能檢測到特征交流電流，說明故障點在該分支上游。依據此原理可以準確確定接地故障點。

1.檢測架空線路的單相金屬性接地、經過渡電阻接地等多種接地故障：采用超低頻信號避免系統分布電容影響，能對高阻值故障進行定位，可檢測接地阻抗范圍0-10kΩ。
2.信號源采用高能量鋰聚合物電源，可連續工作時間不少于12小時。
3.利用檢測器可以方便的測量供電線路負荷電流。
4.檢測器采用倒U型結構，方便掛桿測量。
5.通過手機APP軟件顯示檢測器所測量的電流值。
6.通過數據分析終端可以讀取相關設備數據，進行分析處置。
7、適用電壓6kV、10kV架空線路
8、線路長度≤100km
9、故障定點精度＜0.5m
10、檢測器與手機APP之間的無線通訊距離30米
11、工作電源：信號源50Wh聚合物鋰移動電源、檢測器3Wh聚合物鋰電池

信號源技術參數
1、輸入電壓DC12V（±10%）含信號源電源充電器（12V）
 2、輸出電壓≤3110V
3、輸出電流60mA（±5%）
4、輸出頻率22Hz（±0.1Hz）
5、測量阻抗0-10kΩ
6、功率損耗≤5W
7、信號源向故障線路施加0-60mA的特征交流信號，電流經故障線路，在接地點入地，并返回信號源，形成回路。
8、絕緣令克棒5根
9、配套附件APP軟件、電纜線盤、接地針、雙簧掛鉤一組（A、B、C三相）
10、數據分析終端八核CPU,16G內存，512G固態硬盤，配有USB3.0.USB-C.USB3.2 Gen1以及其他常規接口，（含2塊電池）
