REKE5000Z 電能質量分析儀

執行標準：

專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，大液晶彩屏顯示，高分辨率，中英文雙語操作界面，箱式結構外殼等特點
可同時測量4路電流（ABC三相及中性線電流），4路電壓（ABC三相電壓及中性線對地電壓）、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等

REKE5000Z電能質量分析儀是我公司研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，大液晶彩屏顯示，高分辨率，中英文雙語操作界面，箱式結構外殼等特點。

熱線電話

139 7156 6988

手機：139 7156 6988

微信：同手機號

REKE5000Z電能質量分析儀是我公司研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，大液晶彩屏顯示，高分辨率，中英文雙語操作界面，箱式結構外殼等特點?？赏瑫r測量4路電流（ABC三相及中性線電流），4路電壓（ABC三相電壓及中性線對地電壓）、電流電壓的峰值、一段時間內的較大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。

當前電力應用中，因越來越多的大型用電設備，越來復雜的電網系統而產生的故障也越來越復雜，越來越難以排查，且由于各行業的發展對電網的電能質量提出的要求也越來越高，我們?yōu)榇颂峁┝诉@一種可以更快速、更準確地排除復雜電力系統故障，更全面、更系統地監測和維護電能質量參數的測量與分析儀器。

REKE5000Z電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣，實現最高采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數（可根據需要選擇），5s采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。

電能質量分析儀又名智能型三相電能質量分析儀、多功能電能質量分析儀、三相電力質量分析儀等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。適用于對的電壓、電流、功率、電能、諧波、相位等電量參數做分析和診斷。

基本功能介紹：

1.測試功能：

波形實時顯示（4路電壓/4路電流）

電壓和電流真有效值

電壓直流成份

電流和電壓峰值

電流和電壓一段時間內的最大/最小值

相量圖顯示

各相諧波的測量，達50次諧波

柱形圖顯示各相電流和電壓的諧波比

總諧波失真度（THD）的計算

各相有功/無功/視在功率值及總值

各相有功/無功/視在電能值及總值

變壓器K因數計算

COSφ位移功率因數（DPF）和功率因數（PF）的計算

閃變計算

三相不平衡計算（電壓和電流）

2.捕捉和監測功能：

可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器最多可同時存儲150組瞬態波形。

3.啟動電流監測：

可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形。可觸發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。

4.記錄存儲功能：

可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔5秒記錄一次，約可以記錄300天）

5.告警功能：

可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，最多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的最短時間。最多可以存儲12800組告警日志記錄。

6.截屏功能：

在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。最多可同時保存60組截圖

7.通訊功能：

通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。

8.設置功能：

用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；

可設定儀器的接線方式及電網類型；

可選定不同電流鉗和不同電壓測試變比；

可選定中文菜單或者英文菜單。

9.中/英文幫助菜單：

操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。

技術規格

1．基準條件和工作條件

影響量	測試項目	基準條件	工作條件
環境溫度	所有參數	（23±2）℃	-10℃～40℃
相對濕度	所有參數	40%～60%	<80%
相電壓	所有參數	(100±1%)V	1.0V～1000V
線電壓	測線電壓真有效值	(200±1%)V	1.0V～2000V
電流	測電流真有效值	(5±1%)A	10mA～6000A
電網頻率	所有參數	50Hz±0.1Hz	40Hz～70Hz
相移	測有功功率有功電能	Cosφ=1	Cosφ:0.2～1.0
相移	測無功功率無功電能	Sinφ=1	Sinφ:0.2～1.0
諧波	所有參數	<0.1%	0.0%～100%
電壓不平衡度	所有參數	<10%	0.0%～100%
儀器工作電壓	所有參數	DC9.8V±0.1V	DC9.5V～10.5V
外電場、磁場	所有參數	應避免
被測導線位置	測與電流有關的參量	被測導線處于鉗口的近似幾何中心位置

2.一般規格

電源	可充電鋰電池組9.6V，外接充電器
電池電量指示	電池符號5格5格顯示電量，當電池電量過低時,提示1分鐘后自動關機
功耗	耗電流490mA，電池連續工作10小時
顯示模式	LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm
儀器尺寸	長寬厚：277.2mm×227.5mm×153 mm
鉗口尺寸	FR008尖小形電流鉗：7.5mm×13mm (選型) FR020圓口形電流鉗：20mm×20mm (選型) FR050圓口形電流鉗：50mm×50mm (選型)
通道數	4路電壓，4路電流
線電壓	1.0V～2000V
相電壓	1.0V～1000V
電流	FR008電流鉗 10mA～10.0A FR020電流鉗 0.10A～100A FR050電流鉗 1.0A～1000A 羅氏線圈 10A～6000A 自選互感器儀器端口輸入電流1mA～500mA
頻率	40Hz～70Hz
電力電量參數	W，VA，var，PF，DPF，cosφ，tanφ
電能參數	Wh，varh，Vah
諧波	有，0～50次
總諧波失真	有，0～50次，各相
專家模式	有
暫態記錄組數	150組
電壓閃變	有
啟動電流模式	有，100秒
三相不平衡度	有
記錄	300天（同時記錄20個參數，每5秒記錄1點）
最小/最大記錄值	有，可測一段時間內的最大最小值
告警	40種不同類型參數選擇，12800組告警日志
峰值	有
相量圖顯示	自動
截圖容量	60個
菜單語言	中文、英文
通訊接口	USB
自動關機	在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中）下，儀器不自動關機
自動關機	在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。
背光功能	有，適合昏暗場所及夜間使用
儀器質量	主機：2.41Kg(帶電池)
	FR008尖小形電流鉗：168g×4
	FR020圓口形電流鉗：252g×4
	FR050圓口形電流鉗：463g×4
	FR300R 羅氏線圈積分器：280g×4
	測試線和電源適配器：800g
	總質量：約10.8Kg(含包裝)
電壓測試線長	3m
電流鉗線長	2m
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀器線路與護套外殼之間≥10MΩ
結 構	雙重絕緣，帶絕緣防振護套
適合安規	IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2

3.儀器精度描述(不包括電流傳感器)

下面的數據是在基準條件下和在理想的電流傳感器（完全線性并且沒有相位移）基礎上的來分別介紹。

測量	測量范圍	顯示分辨率	參考范圍內的最大誤差
頻率	40Hz～70Hz	0.01Hz	±(0.03)Hz
相電壓真有效值	1.0V～1000V	最小分辨0.1V	±(0.5%+5dgt)
線電壓真有效值	1.0V～2000V	最小分辨0.1V	±(0.5%+5dgt)
直流電壓	1.0V～1000V	最小分辨0.1V	±(1.0%+5dgt)
電流真有效值	10mA～6000A	最小分辨1mA	±(0.5%+5dgt)
相電壓峰值	1.0V～1414V	最小分辨0.1V	±(1.0%+5dgt)
線電壓峰值	1.0V～2828V	最小分辨0.1V	±(1.0%+5dgt)
電流峰值	10mA～8484A	最小分辨1mA	±(1.0%+5dgt)
峰值因數	1.00～3.99	0.01	±(1%+2dgt)
峰值因數	4.00～9.99	0.01	±(5%+2dgt)
有功功率	0.000W～9999.9kW	最小分辨 0.001W	±(1%+3dgt) Cosφ≥0.8
有功功率	0.000W～9999.9kW	最小分辨 0.001W	±(1.5%+10dgt) 0.2≤Cosφ<0.8
無功功率電感性 & 電容性	0.000VAR～ 9999.9kVAR	最小分辨 0.001VAR	±(1%+3dgt) Sinφ≥0.5
無功功率電感性 & 電容性	0.000VAR～ 9999.9kVAR	最小分辨 0.001VAR	±(1.5%+10dgt) 0.2≤Sinφ<0.5
視在功率	0.000VA～ 9999.9kVA	最小分辨0.001VA	±(1+3dgt %)
功率因數	-1.000～1.000	0.001	±(1.5%+3dgt) Cosφ≥0.5
功率因數	-1.000～1.000	0.001	±(1.5%+10dgt) 0.2≤Cosφ<0.5
有功電能	0.000Wh～ 9999.9MWh	最小分辨 0.001Wh	±(1%+3dgt) Cosφ≥0.8
有功電能	0.000Wh～ 9999.9MWh	最小分辨 0.001Wh	±(1.5%+10dgt) 0.2≤Cosφ<0.8
無功電能電感性 & 電容性	0.000VARh～ 9999.9MVARh	最小分辨 0.001VARh	±(1%+3dgt) Sinφ≥0.5
無功電能電感性 & 電容性	0.000VARh～ 9999.9MVARh	最小分辨 0.001VARh	±(1.5%+10dgt) 0.2≤Sinφ<0.5
視在電能	0.000VAh～ 9999.9MVAh	最小分辨 0.001VAh	±(1%+3dgt)
相位角	-179°～180°	1°	±(2°)
Tanφ (VA≥50VA)	-32.76～32.76	最小分辨0.001	φ:±(1°)
位移功率因數 (DPF)	-1.000～1.000	0.001	φ:±(1°)
諧波比包含1～50次 (Vrms>50V)	0.0 %～99.9 %	0.1 %	±(1%+5dgt)
諧波角 (Vrms>50V)	-179°～180°	1°	±(3°)諧波1～25次
諧波角 (Vrms>50V)	-179°～180°	1°	±（10°）諧波26～50次
總諧波率 (THD或THD-F)≤50	0.0 %～99.9 %	0.1 %	±(1%+5dgt)
失真因數 (DF或THD-R)≤50	0.0 %～99.9 %	0.1 %	±(1%+10dgt)
變壓器K因數	1.00～99.99	0.01	±(5 %)
三相不平衡	0.0%～100 %	0.1 %	±(1 %)

4.電流鉗特性

電流鉗類型	電流真有效值	電流真有效值最大誤差	相位角φ 最大誤差
FR008電流鉗	10mA～99mA	±(1 % + 3dgt)	±(1.5°),Arms≥20mA
FR008電流鉗	100mA～10.0A	±(1 % + 3dgt)	±(1°)
FR020電流鉗	0.10A～0.99A	±(1 % + 3dgt)	±(1.5°)
FR020電流鉗	1.00A～100A	±(1 % + 3dgt)	±(1°)
FR050電流鉗	1.0A～9.9A	±(2 % + 3dgt)	±(3°)
FR050電流鉗	10.0A～1000A	±(2 % + 3dgt)	±(2°)
自選互感器	儀器輸入電流 1mA～500mA	所選互感器誤差±1 %	所選互感器誤差±(1°)
FR300R羅氏線圈積分器	10A～199A	±(1%+3dgt)	±(3°)
FR300R羅氏線圈積分器	200A～6000A	±(1%+3dgt)	±(2°)

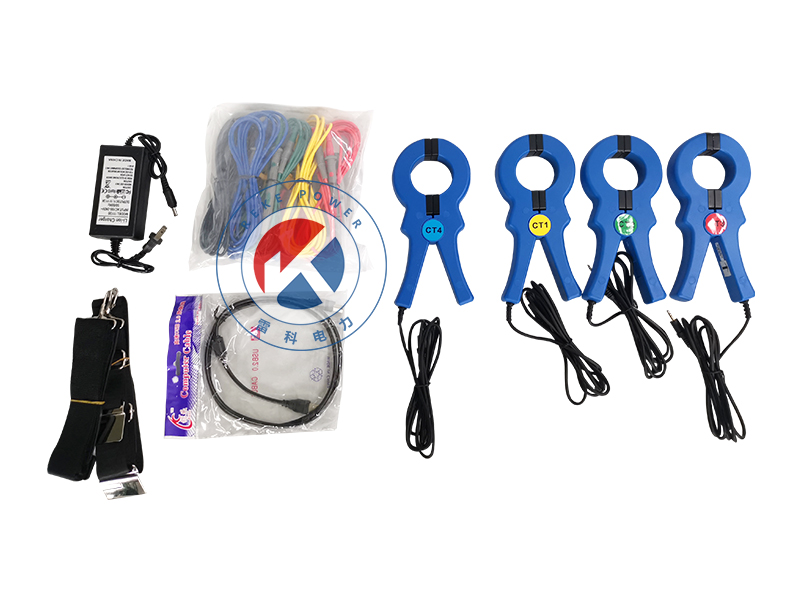

配置清單

主機	1臺
儀器箱	1個
電流鉗	4種各4把，共16把
測試線	5條（黃，綠，紅，藍，黑各1條）
鱷魚夾	5個
充電器	1個
USB數據線	1條
軟件光盤	1個
說明書、保修卡、合格證	1份

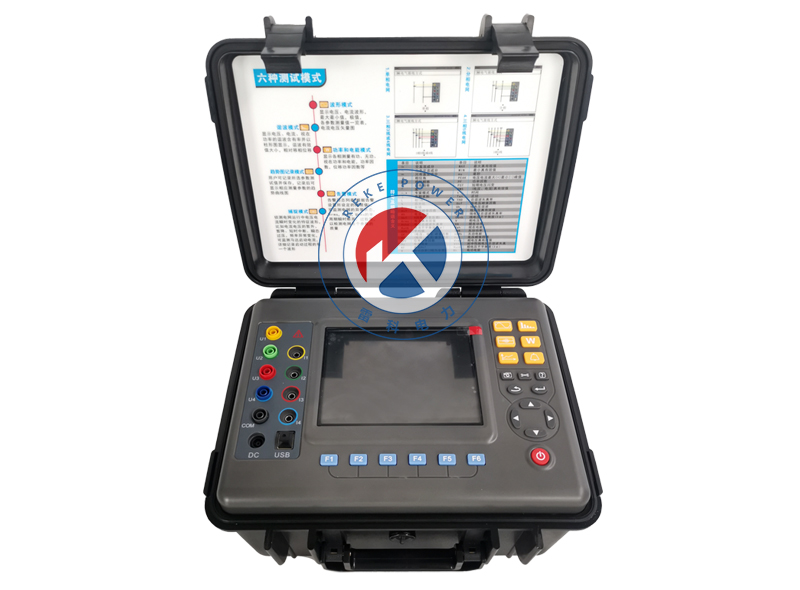

REKE5000Z 電能質量分析儀

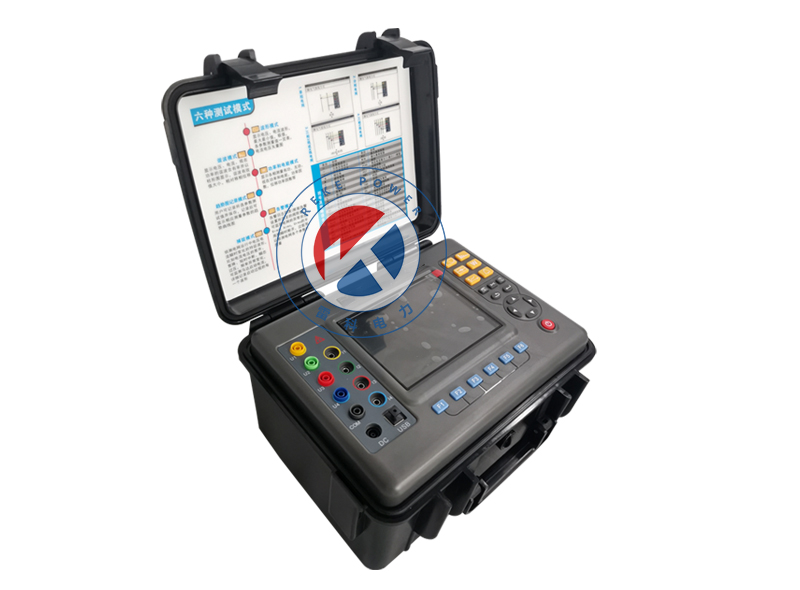

REKE5000Z 電能質量分析儀

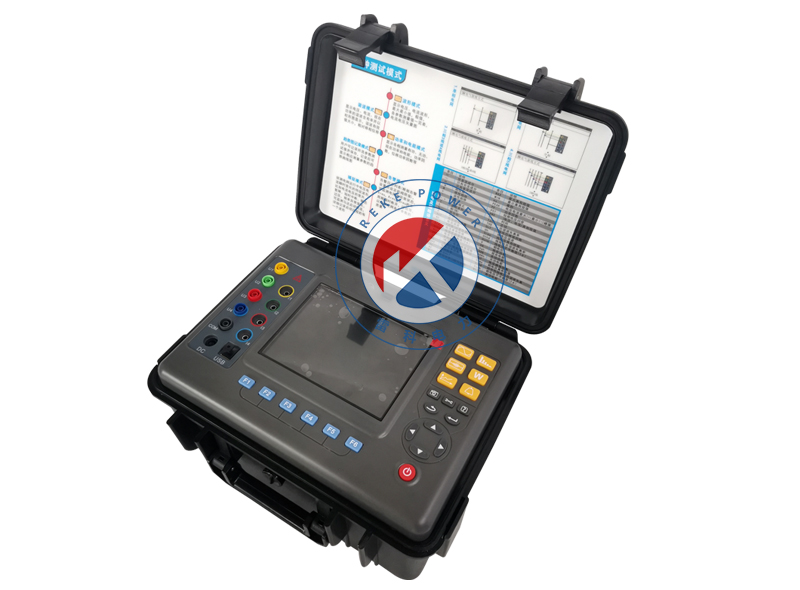

REKE5000Z 電能質量分析儀
