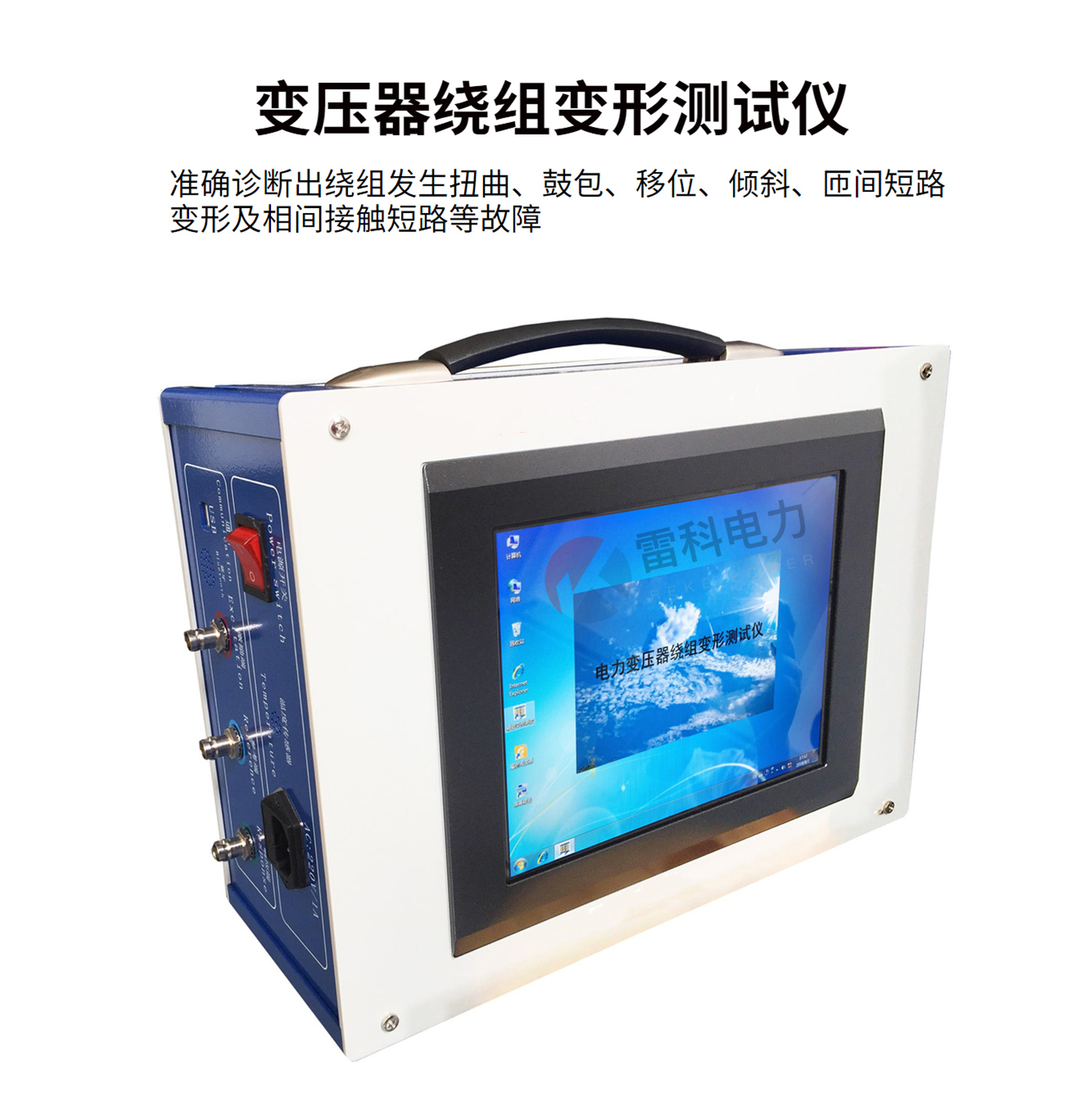

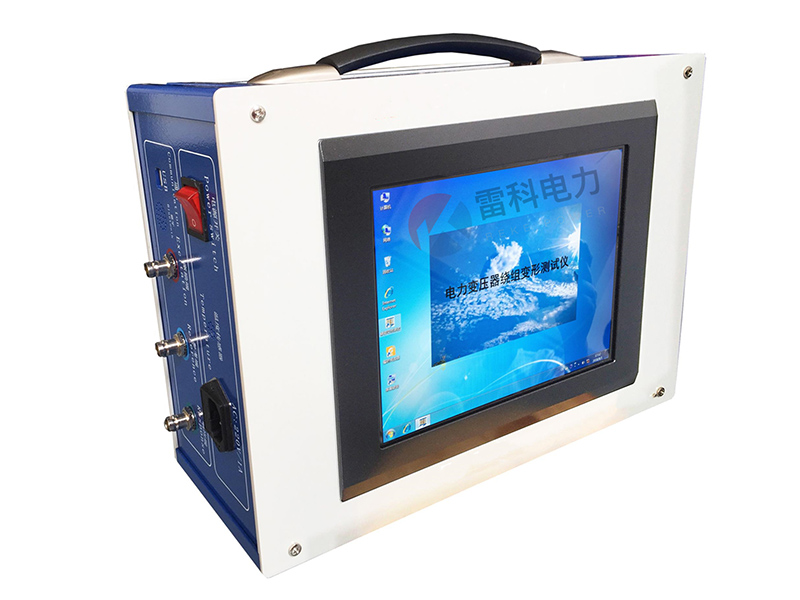

Reke3679變壓器繞組變形測試儀(一體型)根據對變壓器內部繞組特征參數的測量，采用目前發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

　　變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

　　變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。

　　Reke3679變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

　　對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。

　　二、 主要技術特點

　　變壓器繞組變形測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

　　采集控制采用高速、高集成化微處理器。

　　采用USB通訊接口，即插即用，連接方便快捷;。

　　使用ARM處理機與測量儀器一體化，在測量現場不需使用移動電腦。

　　硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。

　　高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。

　　信號輸出幅度軟件調節，最大幅度峰值±10V。

　　計算機將檢測結果生成電子文檔(Word)

　　儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式

　　幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標(頻率)具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。

　　有專用測試夾具，不需測試匹配單元，保證測試連接可靠、準確，保證測試系統屏蔽良好;

　　專用測試地線，具有插接功能，外皮絕緣;

　　專用檢驗測試配件設備;

　　有靈活的掃描方式，支持線性/對數掃描方式，提供對低頻段和高頻段不同的分辨率;

　　后臺采用數據庫技術，測試數據直接存入數據庫，便于查找、分析、比較;

　　測試系統軟件終身升級和技術咨詢

　　數據兼容性：兼容不同廠家數據，可轉化為TDT6可識別數據格式;

　　支持批量數據的導入、導出功能，可以導出為excel格式文件，與其他測試系統交換數據;

　　可以直接生成word格式的測試報告，測試曲線可保存為圖片;

　　具有分段相關性判斷功能，可準確描述頻響特性曲線的差異程度;

　　檢測數據自動分析系統,

　　橫向比較A、B 、C三相之間進行繞組相似性比較,

　　其分析結果為:

　　①一致性很好

　?、谝恢滦暂^好

　　③一致性較差

　?、芤恢滦院懿?

　　縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其分析結果為:

　?、僬＠@組

　?、谳p度變形

　?、壑卸茸冃?/p>

　　④嚴重變形

　　可自動生成Word電子文檔，供保存和打印。

　　該儀器滿足電力標準DL/T911-2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

　　Reke3678變壓器繞組變形測試儀主要技術參數

　　3.1 掃描方式：

　　(儀器具備線性掃頻測量和分段掃頻測量雙測量系統)

　　(1)線性掃描分布

　　掃頻測量范圍：0.02～2000kHz

　　測量點數：5000掃頻點(可設置)、分辨率為0.1kHz

　　(2)分段掃頻測量分布

　　掃頻測量范圍：(0.02kHz)-(2MHz)、2000kHz掃頻點;

　　(0.5kHz)-(10kHz)、 分辨率為0.02kHz

　　(10kHz)-(100kHz)、 分辨率為0.2kHz

　　(100kHz)-(500kHz)、 分辨率為1kHz

　　(500kHz)-(2000kHz)、 分辨率為1kHz

　　3.2 其他技術參數：

　　◇ 動態測量范圍：(-120dB)–(+20dB)

　　◇ 檢測精度：±1dB(-100dB～20dB)

　　◇ 動態測量精度：0.1dB

　　◇ 掃頻間隔：1kHz以下：≤20Hz

　　1kHz以上：≤1kHz

　　◇ 掃描頻率精度：小于0.01%

　　◇ 響應精度 ：在-80dB時，準確度為±0.5dB

　　◇ 測試速度：<30秒/次(1-1000KHz/1000點)

　　◇ 測量頻寬：<1%Fs

　　◇ 信號輸入阻抗：1MΩ

　　◇ 信號輸出阻抗：50Ω

　　◇ 同相測試重復率：99.5%

　　◇ 低電壓電抗法參數：電壓測量范圍25V～500V

　　◇ 電壓基本精度：0.1%

　　◇ 可外接PT變比：1～10000

　　◇ 電流測量范圍：0.5A～50A

　　◇ 基本精度：0.1%

　　◇ 可外接CT變比：1～10000

　　◇ 阻抗測量范圍：0～100%

　　◇ 阻抗測量精度：0.1%

　　◇ 功率測量范圍：15W～10kW

　　◇ 有功功率精度：0.2%(功率因數>0.5)，0.5%(功率因數>0)

　　◇ 無功功率精度：0.5%(功率因數>0.5)

　　◇ 視在功率精度：0.5%

　　◇ 功率因數：測量范圍 ：0.000～±1.000

　　◇ 基本精度 ：0.5%

　　◇ 通信方式：USB、網口、無線WiFi

　　◇ 自動切換 具有單相和三相換線的內部自動切換功能。

　　◇ 工作電源：單相220V×(1±10%);頻=率：50Hz±0.5Hz
